型號說明

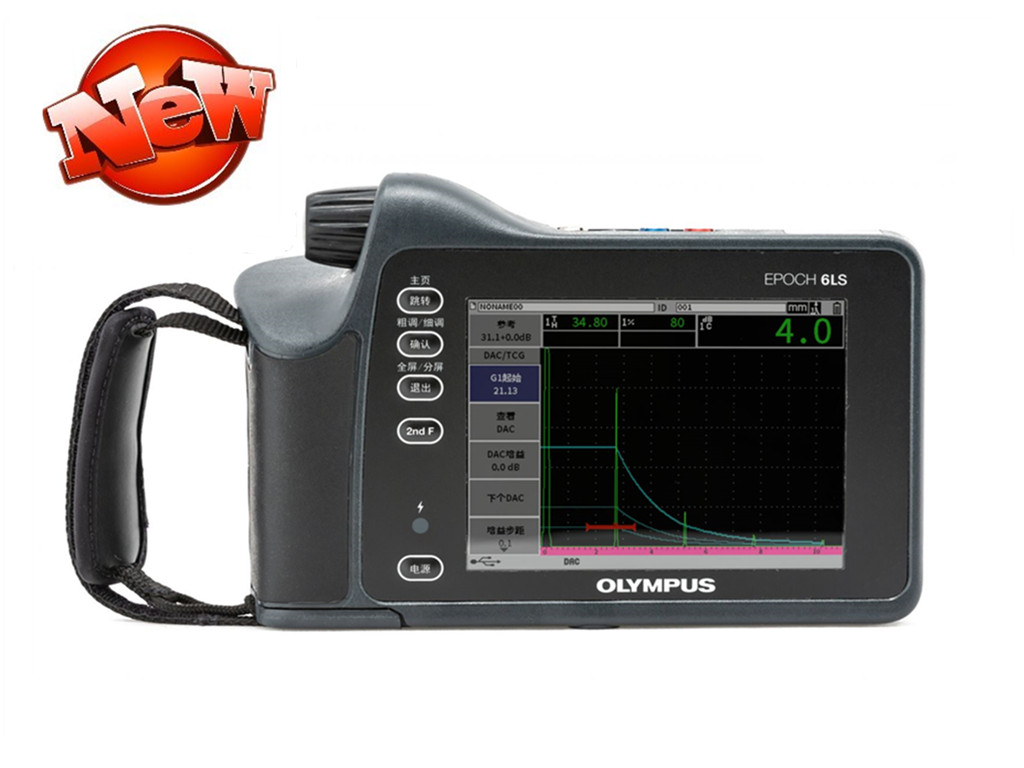

EPOCH 6LS超聲探傷儀機型簡潔、輕盈便攜、功能齊備，性能可靠。EPOCH 6LS探傷儀專門為中國野外維護和維修市場而設計，以強大的EPOCH 650系列平臺為基礎，可操控于檢測人員的股掌之間，可出色地發揮檢測性能。
自動角度驗證工具

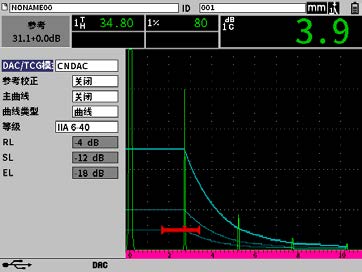

符合NB/T 47013.3-2015標準的DAC模式
在室外光線下清晰可讀的寬屏VGA顯示
帶有旋鈕的機身設計，操控自如，符合人體工程學的要求
尖波脈沖發生器，最高為400 V
數字式濾波功能，可提供優質的信噪比
密碼保護功能有助于避免出現關鍵性的參數調整錯誤
堅固耐用：設計符合IP65/67的要求，且通過了墜落測試
參數 | 值 |
|---|---|
| 外形尺寸（寬 × 高 × 厚） | 209 mm × 128 mm × 36 mm |
| 重量 | 890克，包含鋰離子電池 |
| 鍵區 | 中文 |
| 語言 | 英文和中文 |
| 探頭接口 | LEMO 00 |
| 數據存儲 | 機載達100000?個帶波型的ID碼 |
| 電池類型 | 單個鋰離子電池，可充電，標準型 |
| 電池供電時間 | 6小時 |
| 電源要求 | AC輸電干線：100 VAC ～ 120 VAC、200 VAC ～ 240 VAC，50 Hz ～ 60 Hz |
| 顯示屏類型 | 全VGA（640 × 480像素）透反彩色LCD，60 Hz更新速率 |
| 顯示屏尺寸（寬 × 高，對角線） | 117 mm × 89 mm，146 mm |
| 質保 | １年有限質保。 |
| 參數 | 值 |
|---|---|
| 脈沖發生器 | 電壓尖脈沖 |
| 脈沖重復頻率（PRF） | 10 Hz ～ 2000 Hz，增量為10 Hz。 |
| 能量設置 | 100 V、200 V、300 V、400 V |
| 阻尼 | 50 Ω、400 Ω |
| 參數 | 值 |
|---|---|
| 增益 | 0 dB ～ 110 dB |
| 最大輸入信號 | 20 V p-p |
| 接收器輸入阻抗 | 400 Ω ±5% |
| 接收器帶寬 | DC ～ 26.5 MHz，在?3 dB處（標準配置） |
| 數字式濾波器設置 | 8個數字式濾波器設置 |
| 檢波 | 全波、正半波、負半波、射頻波 |
| 系統線性 | 水平：±0.5% FSW，垂直：0.25% FSH，放大器精度為±1 dB。 |
| 抑制 | 0% ～ 85% FSH，增量為1%。 |
| 波幅測量 | 1.25% ～ 110%滿屏高，分辨率為0.25%。 |
| 測量速率 | 在所有模式下，相當于PRF（單次脈沖發射）。 |
| 參數 | 值 |
|---|---|
| 自動校準 | 聲速、零位偏移、角度（K值） 垂直聲束（第一個底面回波，或回波到回波） 角度聲束（聲程或深度） |
| 檢測模式 | 脈沖回波、一發一收或穿透 |
| 單位 | 毫米、英寸或微秒 |
| 范圍 | 4.31 mm ～ 6700 mm，5900 m/s |
| 聲速 | 635 m/s ～ 15240 m/s |
| 零位偏移 | 0 ～ 750 μsec |
| 顯示延遲 | -10 μsec ～ 2203 μsec |
| 折射角度 | 0°～ 85°，增量為0.1°，然后跳到90°。 |
| 參數 | 值 |
|---|---|
| 測量閘門 | ２個完全獨立的閘門，用于波幅和渡越時間（TOF）的測量。 |
| 閘門起點 | 在整個顯示范圍內可變。 |
| 閘門寬度 | 在從0.040 μsec到顯示范圍終點之間的區域內可變。 |
| 閘門高度 | 在2% ～ 95% FSH范圍內可變。 |
| 報警 | 正閾值和負閾值，最小深度（閘門1和閘門2） |
| 參數 | 值 |
|---|---|
| 測量顯示位置 | 5個位置（手動或自動選擇） |
| 閘門1/閘門2 | 厚度、聲程、投射、深度、波幅、渡越時間、最小/最大深度、最小/最大波幅 |
| 回波到回波 | 標準閘門2 – 閘門1 |
| 其他測量 | 抑制值，回波到參考dB值 |
| DAC/TCG | 符合NB/T 47013.3-2015標準 |
| DAC點 | 多達50個點，110 dB動態范圍 |
| 特殊的DAC模式 | 自定義DAC（多達６條曲線） |
| 曲面校正 | 用于角度聲束測量的標準外徑或棒材校正。 |
| 參數 | 值 |
|---|---|
| IP評級 | 根據IEC 60529-2004標準（外殼防護等級–IP規范），儀器設計符合侵入保護評級標準：IP67（防塵且可短時浸入水中）和IP65 （防塵且可經受水噴）。 |
| 爆炸性氣氛 | 通過了美軍標準MIL-STD-810F方法511.4程序I中規定的測試。 |
| 撞擊測試 | 通過了美軍標準MIL-STD-810F方法516.5程序I中規定的測試，每個軸6個循環，15 g，11 ms半弦波。 |
| 振動測試 | 通過了美軍標準MIL-STD-810F方法514.5程序I附錄C圖6中的測試，一般暴露：每軸1小時。 |
| 工作溫度 | -10 °C ～ 50 °C |
| 電池存儲溫度 | 0 °C ～ 50 °C |
| 參數 | 值 |
|---|---|
| USB端口 | （1個）USB 1.1全速主機端口（A型） （1個）USB 2.0全速客戶端口（袖珍B型） |
| 視頻輸出 | 1個數字視頻輸出 |
型號說明
EPOCH 6LS超聲探傷儀機型簡潔、輕盈便攜、功能齊備，性能可靠。EPOCH 6LS探傷儀專門為中國野外維護和維修市場而設計，以強大的EPOCH 650系列平臺為基礎，可操控于檢測人員的股掌之間，可出色地發揮檢測性能。
自動角度驗證工具
符合NB/T 47013.3-2015標準的DAC模式
在室外光線下清晰可讀的寬屏VGA顯示
帶有旋鈕的機身設計，操控自如，符合人體工程學的要求
尖波脈沖發生器，最高為400 V
數字式濾波功能，可提供優質的信噪比
密碼保護功能有助于避免出現關鍵性的參數調整錯誤
堅固耐用：設計符合IP65/67的要求，且通過了墜落測試
參數 | 值 |
|---|---|
| 外形尺寸（寬 × 高 × 厚） | 209 mm × 128 mm × 36 mm |
| 重量 | 890克，包含鋰離子電池 |
| 鍵區 | 中文 |
| 語言 | 英文和中文 |
| 探頭接口 | LEMO 00 |
| 數據存儲 | 機載達100000?個帶波型的ID碼 |
| 電池類型 | 單個鋰離子電池，可充電，標準型 |
| 電池供電時間 | 6小時 |
| 電源要求 | AC輸電干線：100 VAC ～ 120 VAC、200 VAC ～ 240 VAC，50 Hz ～ 60 Hz |
| 顯示屏類型 | 全VGA（640 × 480像素）透反彩色LCD，60 Hz更新速率 |
| 顯示屏尺寸（寬 × 高，對角線） | 117 mm × 89 mm，146 mm |
| 質保 | １年有限質保。 |
| 參數 | 值 |
|---|---|
| 脈沖發生器 | 電壓尖脈沖 |
| 脈沖重復頻率（PRF） | 10 Hz ～ 2000 Hz，增量為10 Hz。 |
| 能量設置 | 100 V、200 V、300 V、400 V |
| 阻尼 | 50 Ω、400 Ω |
| 參數 | 值 |
|---|---|
| 增益 | 0 dB ～ 110 dB |
| 最大輸入信號 | 20 V p-p |
| 接收器輸入阻抗 | 400 Ω ±5% |
| 接收器帶寬 | DC ～ 26.5 MHz，在?3 dB處（標準配置） |
| 數字式濾波器設置 | 8個數字式濾波器設置 |
| 檢波 | 全波、正半波、負半波、射頻波 |
| 系統線性 | 水平：±0.5% FSW，垂直：0.25% FSH，放大器精度為±1 dB。 |
| 抑制 | 0% ～ 85% FSH，增量為1%。 |
| 波幅測量 | 1.25% ～ 110%滿屏高，分辨率為0.25%。 |
| 測量速率 | 在所有模式下，相當于PRF（單次脈沖發射）。 |
| 參數 | 值 |
|---|---|
| 自動校準 | 聲速、零位偏移、角度（K值） 垂直聲束（第一個底面回波，或回波到回波） 角度聲束（聲程或深度） |
| 檢測模式 | 脈沖回波、一發一收或穿透 |
| 單位 | 毫米、英寸或微秒 |
| 范圍 | 4.31 mm ～ 6700 mm，5900 m/s |
| 聲速 | 635 m/s ～ 15240 m/s |
| 零位偏移 | 0 ～ 750 μsec |
| 顯示延遲 | -10 μsec ～ 2203 μsec |
| 折射角度 | 0°～ 85°，增量為0.1°，然后跳到90°。 |
| 參數 | 值 |
|---|---|
| 測量閘門 | ２個完全獨立的閘門，用于波幅和渡越時間（TOF）的測量。 |
| 閘門起點 | 在整個顯示范圍內可變。 |
| 閘門寬度 | 在從0.040 μsec到顯示范圍終點之間的區域內可變。 |
| 閘門高度 | 在2% ～ 95% FSH范圍內可變。 |
| 報警 | 正閾值和負閾值，最小深度（閘門1和閘門2） |
| 參數 | 值 |
|---|---|
| 測量顯示位置 | 5個位置（手動或自動選擇） |
| 閘門1/閘門2 | 厚度、聲程、投射、深度、波幅、渡越時間、最小/最大深度、最小/最大波幅 |
| 回波到回波 | 標準閘門2 – 閘門1 |
| 其他測量 | 抑制值，回波到參考dB值 |
| DAC/TCG | 符合NB/T 47013.3-2015標準 |
| DAC點 | 多達50個點，110 dB動態范圍 |
| 特殊的DAC模式 | 自定義DAC（多達６條曲線） |
| 曲面校正 | 用于角度聲束測量的標準外徑或棒材校正。 |
| 參數 | 值 |
|---|---|
| IP評級 | 根據IEC 60529-2004標準（外殼防護等級–IP規范），儀器設計符合侵入保護評級標準：IP67（防塵且可短時浸入水中）和IP65 （防塵且可經受水噴）。 |
| 爆炸性氣氛 | 通過了美軍標準MIL-STD-810F方法511.4程序I中規定的測試。 |
| 撞擊測試 | 通過了美軍標準MIL-STD-810F方法516.5程序I中規定的測試，每個軸6個循環，15 g，11 ms半弦波。 |
| 振動測試 | 通過了美軍標準MIL-STD-810F方法514.5程序I附錄C圖6中的測試，一般暴露：每軸1小時。 |
| 工作溫度 | -10 °C ～ 50 °C |
| 電池存儲溫度 | 0 °C ～ 50 °C |
| 參數 | 值 |
|---|---|
| USB端口 | （1個）USB 1.1全速主機端口（A型） （1個）USB 2.0全速客戶端口（袖珍B型） |
| 視頻輸出 | 1個數字視頻輸出 |
