產品概述

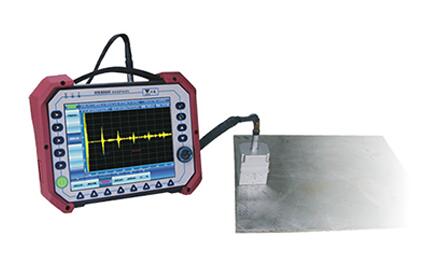

HS900H是一款手持式集成壓電導波檢測、電磁超聲導波檢測、測厚的多功能一體機，檢測可覆蓋各種板材、棒材、管材及金屬容器的工件探傷的多功能型儀器
性能特點
HS 900H 功能特點：
性能特點：針對多種工件及環境，集成壓電和電磁的多功能檢測一體機
中距離低頻壓電導波檢測：
檢測對象：棒材、管材，桿類，匹配壓電探頭中距離管道檢測、路燈桿等腐蝕及內外傷檢測；
中距離高頻電磁導波檢測：
檢測對象：板材、棒材、管材、容器等工件內外面缺陷， 匹配電磁導波探頭、能激發Lamb波、SH波（水平剪切波）對管道、平板的內外面上缺陷進行檢測，表面波探頭殼檢測工件的裂紋、腐蝕、刻槽等缺陷，體波探頭氣泡、分層傷，對接焊縫中的未焊透、未熔合等缺陷；
高頻電磁測厚：檢測對象：檢測難加工材料及壓力容器，如鑄鋼，鑄鐵，奧氏體不銹鋼，匹配電磁測厚探頭，能對工件進行高、低溫下的精準測厚及自動掃查測厚。
技術參數
HS 900H技術參數：
儀器參數
?顯示：8.4寸24位TFT_LCD真彩顯示（分辨率800 x 600）
?數據存儲：內部32GB-SSD存儲 ，外接USB可直接存儲
?報警器：1個
?供電方式：AC220--DC15V交流適配器，11.1V鋰電池
?電池使用時間：≥6小時；
?工作溫度范圍：0℃ - 45℃；
?存放溫度范圍：–0℃ - 50℃（含電池）；
?尺寸：250×180×75（mm
?整機重量：≤ 3.5Kg（含電池）；
?外部接口：
1)通訊接口： USB2.0×2，100M/1000M LAN×1，VGA×1；
2)編碼器接口：具備掃查器位置信息記錄接口（編碼器接口），2個；
3)存儲：內部硬盤，容量應≥32GB；
4)外部前置放大器復合線纜接口；
5)單壓電通道
技術參數
電磁通道 | 壓電通道 | ||
發 射 參 數 | 通道數 | 高頻電磁單通道 | 常規A超單通道 |
輸出 | 差分方波輸出 | 負單脈沖（壓電通道）、 | |
激勵頻率 | 300KHz-6MHz | 50ns-10us（壓電通道） | |
激勵個數 | 1-20個可調 | 單脈沖（壓電通道） | |
激勵電壓 | 300Vpp-800 Vpp | 300Vpp-800 Vpp | |
發射功率 | 瞬時30KW | 瞬時3.2KW | |
接 收 參 數 | 檢測范圍 | 電磁導波最遠檢測3m， | 壓電導波最遠檢測10m， |
接收帶寬 | 0.3M-6M | 50K-2M/0.5M-4M | |
重復頻率 | 15Hz-300Hz | 50Hz-300Hz | |
采樣頻率 | 100M-14Bi | 200M-10bit | |
增益調節 | 0-80dB | 0-110dB | |
產品概述
HS900H是一款手持式集成壓電導波檢測、電磁超聲導波檢測、測厚的多功能一體機，檢測可覆蓋各種板材、棒材、管材及金屬容器的工件探傷的多功能型儀器
性能特點
HS 900H 功能特點：
性能特點：針對多種工件及環境，集成壓電和電磁的多功能檢測一體機
中距離低頻壓電導波檢測：
檢測對象：棒材、管材，桿類，匹配壓電探頭中距離管道檢測、路燈桿等腐蝕及內外傷檢測；
中距離高頻電磁導波檢測：
檢測對象：板材、棒材、管材、容器等工件內外面缺陷， 匹配電磁導波探頭、能激發Lamb波、SH波（水平剪切波）對管道、平板的內外面上缺陷進行檢測，表面波探頭殼檢測工件的裂紋、腐蝕、刻槽等缺陷，體波探頭氣泡、分層傷，對接焊縫中的未焊透、未熔合等缺陷；
高頻電磁測厚：檢測對象：檢測難加工材料及壓力容器，如鑄鋼，鑄鐵，奧氏體不銹鋼，匹配電磁測厚探頭，能對工件進行高、低溫下的精準測厚及自動掃查測厚。
技術參數
HS 900H技術參數：
儀器參數
?顯示：8.4寸24位TFT_LCD真彩顯示（分辨率800 x 600）
?數據存儲：內部32GB-SSD存儲 ，外接USB可直接存儲
?報警器：1個
?供電方式：AC220--DC15V交流適配器，11.1V鋰電池
?電池使用時間：≥6小時；
?工作溫度范圍：0℃ - 45℃；
?存放溫度范圍：–0℃ - 50℃（含電池）；
?尺寸：250×180×75（mm
?整機重量：≤ 3.5Kg（含電池）；
?外部接口：
1)通訊接口： USB2.0×2，100M/1000M LAN×1，VGA×1；
2)編碼器接口：具備掃查器位置信息記錄接口（編碼器接口），2個；
3)存儲：內部硬盤，容量應≥32GB；
4)外部前置放大器復合線纜接口；
5)單壓電通道
技術參數
電磁通道 | 壓電通道 | ||
發 射 參 數 | 通道數 | 高頻電磁單通道 | 常規A超單通道 |
輸出 | 差分方波輸出 | 負單脈沖（壓電通道）、 | |
激勵頻率 | 300KHz-6MHz | 50ns-10us（壓電通道） | |
激勵個數 | 1-20個可調 | 單脈沖（壓電通道） | |
激勵電壓 | 300Vpp-800 Vpp | 300Vpp-800 Vpp | |
發射功率 | 瞬時30KW | 瞬時3.2KW | |
接 收 參 數 | 檢測范圍 | 電磁導波最遠檢測3m， | 壓電導波最遠檢測10m， |
接收帶寬 | 0.3M-6M | 50K-2M/0.5M-4M | |
重復頻率 | 15Hz-300Hz | 50Hz-300Hz | |
采樣頻率 | 100M-14Bi | 200M-10bit | |
增益調節 | 0-80dB | 0-110dB | |
